Mit unserem kostengünstigen und äußerst genauen fotochemischen Ätzverfahren werden selbst die komplexesten Designs möglich. Nach dem Profilschnitt durch Ätzen ist das Material entgratet und spannungsfrei und behält alle seine wesentlichen Eigenschaften.

Nach Abschluss Ihres Designs reinigen wir zunächst das Neusilberblech als Ausgangsmaterial und beschichten das Blech anschließend mit einem UV-empfindlichen Fotolack, bevor wir das von Ihnen benötigte Profil direkt auf das mit dem UV-Fotolack beschichtete Blech aufbringen. Danach durchläuft das Material ein Sprühbad einer chemischen Lösung mit Eisenchlorid als Ätzmittel zur Erstellung Ihres Profildesigns. Unser chemisches Ätzverfahren ist für weichgeglühte, halbharte und harte Metalle gleichermaßen gut geeignet. Wir tragen einem exakten Standard entsprechend eine dünne Spurlinie auf, um sicherzustellen, dass Ihre Teile gemäß Ihrer Entwurfszeichnung gefertigt werden.

Nach Abschluss des Verfahrens werden sämtliche Fotolackreste entfernt. Danach werden die Teile durch unser Team aus Qualitätssicherungs- und Konformitätstechnikern geprüft.

Kontaktiere Uns

Hohe Beständigkeit

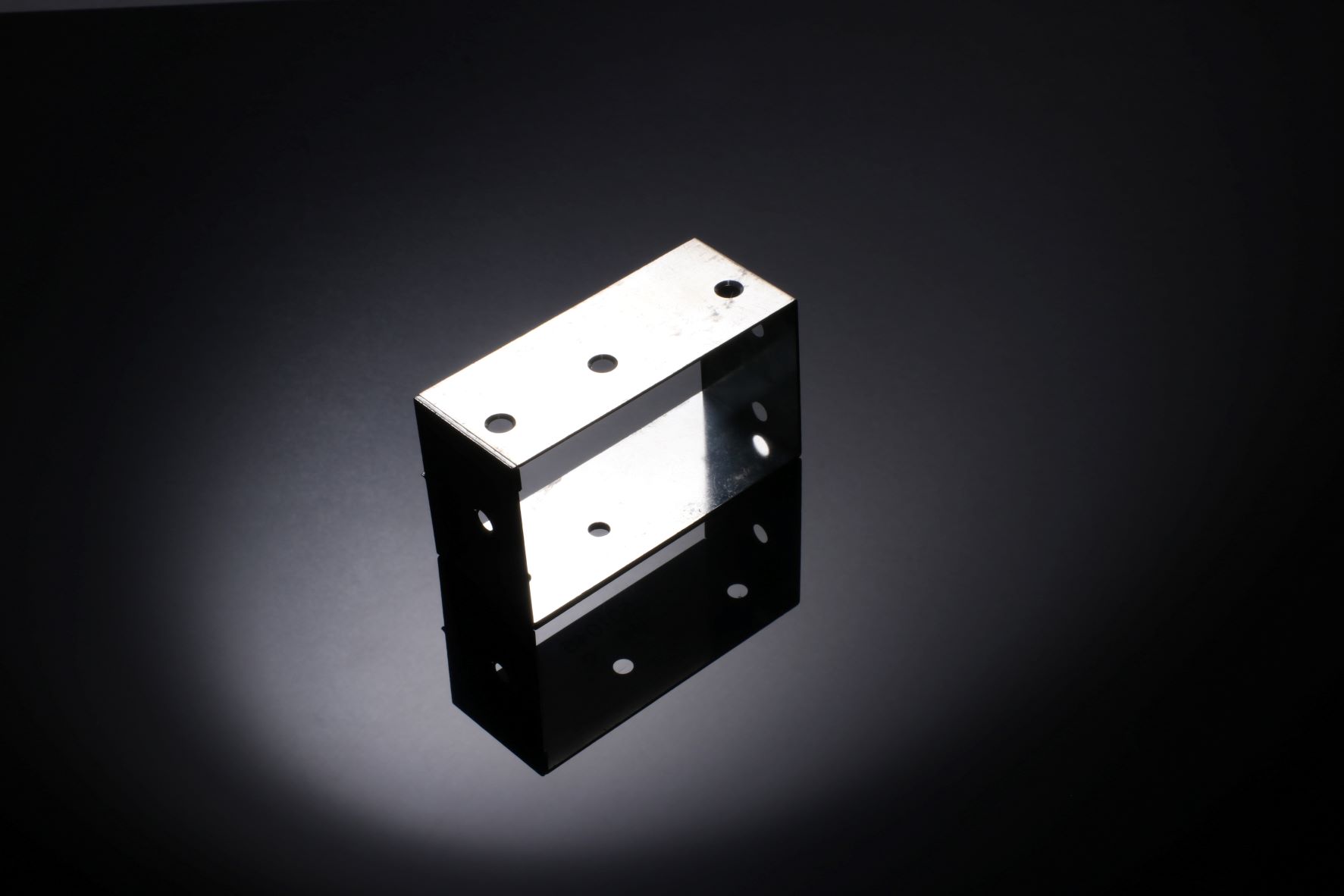

Dank der Festigkeit und Beständigkeit von Neusilber wird das Metall in vielen Branchen verwendet, insbesondere in Anwendungen mit Abschirmbechern.

Ein engagiertes Team

Unser engagiertes Team hochqualifizierter Mitarbeiter kümmert sich um alle Montagearbeitsaufträge unserer Kunden

Kundenspezifische Verpackungen

Über weitere Dienstleistungen wie Montagearbeiten, Löten und Punktschweißen hinaus bieten wir unseren Kunden bei Bedarf auch kundenspezifische Verpackungen an, wie Haltevorrichtungen oder individuelle thermogeformte Schalen und Deckel.

Fotoätzverfahren

Das Fotoätzverfahren dient der Herstellung von Metallteilen, die verglichen mit herkömmlichen Fertigungsverfahren spannungsfrei und entgratet sind. Dadurch wird sichergestellt, dass Ihr Endprodukt so genau wie möglich Ihren Zeichnungen entspricht.

1.
Metallauswahl
2.
Metallreinigungsverfahren
3.
Metallreinigung
4.
Vorbereitung - Laminierung
5.
Vorbereitung - Drucken
6.
Vorbereitung - Entwicklung
7.
Fotochemisches Ätzen
8.
Qualitätsprüfung
9.
Fertiges Produkt

Metallauswahl

Qualitech bietet eine umfangreiche Auswahl an Metallen für Ätzverfahren an, darunter: Edelstahl, Federstahl, Kupfer, Messing, Neusilber, Baustahl, Phosphorbronze, Silber, Berylliumkupfer, Aluminium, Nickel, Mu-Metall, Alloy 42, Alloy 52 und vieles mehr.

Metallreinigungsverfahren

Um sicherzustellen, dass die Teile jedes Mal perfekt sind, muss das Metallblech gereinigt werden, damit vor der Fertigung Ihrer Designs alle Verunreinigungen von den Blechflächen entfernt werden. Dazu werden die Metallbleche langsam durch saure oder alkalische Lösungen geführt und gespült, bevor sie laminiert, bedruckt und entwickelt werden.

Metallreinigung

Zur Metallreinigung werden die Bleche langsam durch saure oder alkalische Lösungen geführt und je nach gewähltem Metallblech vor der Laminierung, Bedruckung und Entwicklung sauber gespült.

Vorbereitung - Laminierung

Nachdem die Bleche gereinigt wurden, werden sie mit einem UV-empfindlichen Fotolack beschichtet, der in Vorbereitung des Druckvorgangs auf das Blech geschmolzen wird.

Vorbereitung - Drucken

Im Rahmen des Druckvorgangs wenden wir Ihr gewähltes Profildesign auf der Vorder- und Rückseite einer zweiseitigen Acetat-Fotofilmmaske an, mit der wir anschließend Ihr Design auf den UV-empfindlichen Fotolack drucken.

Vorbereitung - Entwicklung

Nachdem das Metallblech mit dem von Ihnen gewählten Design bedruckt wurde, muss das Blech entwickelt werden. Bei diesem Vorgang werden die dünnen Linien des aufgebrachten Profils abgewaschen und es verbleiben Spurlinien im Rohmetall, die es ermöglichen, dass das äußerst präzise Ätzverfahren angewendet werden kann.

Fotochemisches Ätzen

Beim Ätzverfahren selbst frisst sich eine Säure, üblicherweise Eisenchlorid, mit einer bekannten Geschwindigkeit durch das Metall. Dies geschieht hochpräzise und gezielt nur in den Bereichen, die entfernt werden sollen, wie in den Spurlinien des Profils oder anderen Öffnungen und Merkmalen wie Maschen. Der Rest des Blechs wird von dem UV-empfindlichen blauen Fotolack abgedeckt, um das Metall bis zur Fertigstellung der Teile vor dem Ätzmittel zu schützen. Dies kann in einem Fertigungsprozess sehr hilfreich sein, da manche Designs äußerst komplex sein oder besondere Strukturen beinhalten können, die in diesem Fall keine zusätzlichen Kosten verursachen, da Sie einfach Ihr Design aufdrucken können, was eine zeit- und kostenaufwändige Bearbeitung erspart. Nach einer Online-Prüfung der Abmessungen muss nur noch die UV-empfindliche Fotolackschicht entfernt werden. Danach können die Teile einer umfassenden Qualitätsprüfung unterzogen werden.

Qualitätsprüfung

Bei Qualitetch bieten wir je nach Bedarf unserer Kunden verschiedene Qualitätsprüfungsebenen an, da wir dank der Vielseitigkeit des Fotoätzverfahrens alle Arten von Kunden von großen Blue-Chip-Unternehmen weltweit bis zu kleineren lokalen Unternehmen beliefern. Unsere verschiedenen automatischen optischen Geräte stellen sicher, dass Ihre Teile genau gemäß Ihren Zeichnungen geliefert werden. Darüber hinaus bieten wir verschiedene Prüfebenen an, darunter 100 % Prüfung, PPAP-Ebenen, Serienprüfung, Erstmusterprüfung (FAIR) und individuelle Prüfung nach Bedarf des Kunden.

Fertiges Produkt

Nach der umfassenden Prüfung und Freigabe der Teile werden diese verpackt und an den Kunden versendet oder durchlaufen weitere Verfahren wie Plattieren, Formen, Löten, Punktschweißen, Zerspanen, Drahterodieren, Wärmebehandlung oder sonstige erforderliche Vorgänge wie die Montage.

Hersteller Ihres Vertrauens

Da der Vorgang des chemischen Ätzens von Neusilber ordnungsgemäß durchgeführt werden muss, damit hochwertige Endprodukte ohne Flecken oder Ätzfehler gefertigt werden können, müssen Sie einem Hersteller vertrauen können, der die höchstmögliche Qualität auf dem Markt liefern kann. Hier kommen wir ins Spiel. Bei Qualitetch sind wir stolz auf unsere Weltklasse-Fertigungslösungen und unseren Kundendienst für Ihre Anforderungen an Metallteile, ob flach oder geformt.

Sie möchten mit uns über Ihr Teiledesignprojekt sprechen?

Füllen Sie unser Anfrageformular aus, wenn Sie mehr darüber erfahren möchten, welchen Unterschied unsere Fotoätzverfahren bei Ihrem Projekt machen können.
